O que há de novo no Simcenter STAR-CCM+ 2606?
- há 1 dia
- 10 min de leitura
O Simcenter STAR-CCM+ 2606 já está disponível, oferecendo avanços que permitem aos engenheiros de CFD enfrentar os desafios de simulação mais exigentes com maior eficiência e precisão. Calcule campos magnéticos em geometrias detalhadas de motores elétricos com velocidade e precisão aprimoradas, permitindo modelar a complexidade dos modernos sistemas de propulsão eletrificados. Treine modelos de IA até 3 vezes mais rápido e itere projetos com maior confiança, ajudando você a ir mais rapidamente do conceito à solução validada. Acelere análises complexas de combustão e simulações de injeção de combustível líquido em turbomáquinas por meio de recursos de computação em GPU que reduzem drasticamente os tempos de resolução. Monitore e reduza a pegada de carbono de suas simulações de CFD com relatórios integrados. E na área de SPH (Single-Particle Heat Fluid), modele mecanismos completos de transferência de calor em simulações de fluidos baseadas em partículas. Obtenha mais insights com a capacidade de comparar resultados de simulação diretamente para identificar diferenças nas soluções e explorar as possibilidades de variações de projeto com clareza.
Descubra esses aprimoramentos e recursos adicionais no Simcenter STAR-CCM+ 2606 para desbloquear novos níveis de produtividade em seu ambiente de simulação. Explore hoje mesmo toda a gama de novos recursos do Simcenter STAR-CCM+ 2606.
Acelere as simulações eletromagnéticas para análises CHT completas em 3D de máquinas elétricas
Historicamente, o cálculo preciso dos campos magnéticos em motores elétricos tem sido um processo demorado, frequentemente causando atrasos significativos nas iterações de projeto, especialmente quando os efeitos eletromagnéticos e térmicos precisam ser avaliados em conjunto. Esse desafio pode dificultar o desenvolvimento eficiente de projetos de máquinas elétricas que apresentem desempenho confiável em condições operacionais realistas.
Com o Simcenter STAR-CCM+ 2606, apresentamos um novo solver de Campo Magnético por Elementos Finitos (EF), projetado especificamente para simulação completa de máquinas elétricas em 3D. Essa nova e poderosa funcionalidade aprimora significativamente a eficiência da simulação eletromagnética, mantendo a precisão necessária para previsões confiáveis de torque, perdas e campos.
Ao acelerar as análises eletromagnéticas de alta fidelidade, os engenheiros de motores podem realizar simulações eletromagnéticas-térmicas nativas com mais eficiência, ajudando a reduzir o tempo do ciclo de projeto e, ao mesmo tempo, aumentando a confiabilidade nas previsões de pontos quentes térmicos.
Compare os resultados da simulação diretamente para identificar e quantificar as diferenças entre as soluções
Ao comparar resultados de simulação CFD de diferentes iterações de projeto ou estudos de parâmetros, a visualização lado a lado muitas vezes se mostra insuficiente. Diferenças sutis, porém críticas, nos campos de fluxo, distribuições de temperatura ou padrões de pressão podem ser praticamente impossíveis de identificar apenas por inspeção visual, deixando dúvidas sobre quais mudanças realmente importam.
A nova versão 2606 do Simcenter STAR-CCM+ resolve esse desafio com operações de subtração de campos de solução que permitem a comparação matemática direta de duas soluções. Agora você pode subtrair um campo de solução de outro para revelar diferenças exatas em grandezas escalares e vetoriais em todo o seu domínio computacional. Essa capacidade permite identificar diferenças sutis entre simulações com mais rapidez e confiança, eliminando as suposições do seu fluxo de trabalho de análise. Você pode quantificar o impacto de alterações de projeto ou parâmetros sem pós-processamento manual, economizando tempo valioso em seus ciclos de iteração. Além disso, você pode validar atualizações de modelo ou convergência medindo numericamente as diferenças entre as soluções, garantindo que suas simulações atendam aos padrões de qualidade com métricas objetivas. Os campos de diferença se integram perfeitamente ao seu fluxo de trabalho de visualização existente, tornando a análise comparativa uma parte natural do seu processo.
Explore as operações de subtração de campos para acelerar seu fluxo de trabalho de comparação de projetos e tomar decisões baseadas em dados com confiança.
Sobreponha os resultados da simulação em produtos físicos em realidade aumentada
Comunicar conceitos complexos de física de fluxo e comportamento térmico a partes interessadas não técnicas continua sendo um dos maiores desafios nos fluxos de trabalho de engenharia. Visualizações tradicionais em tela e gráficos de contorno abstratos muitas vezes não conseguem transmitir as relações espaciais entre os resultados da simulação e os produtos reais, o que leva a longas revisões de projeto e mal-entendidos por parte das partes interessadas.
A nova versão do Simcenter STAR-CCM+ 2606 resolve essa lacuna com a Realidade Aumentada Passthrough com Rastreamento de Mãos, permitindo projetar resultados de CFD diretamente em protótipos físicos por meio de um headset de realidade mista. Agora você pode sobrepor características de fluxo, padrões térmicos e distribuições de pressão no hardware real à sua frente, eliminando o salto cognitivo necessário para traduzir dados de simulação para o contexto do mundo real. Essa experiência sem controladores permite manipular e explorar os resultados usando gestos naturais das mãos, mantendo o foco no produto físico. Você acelera significativamente as revisões de projeto, ancorando as informações da simulação em um contexto espacial tangível que todos os envolvidos podem compreender imediatamente.
A natureza intuitiva de visualizar os resultados exatamente onde ocorrem em hardware real aumenta a confiança nas decisões baseadas em simulação em toda a sua organização. Você transforma dados abstratos em demonstrações convincentes e espacialmente precisas que impulsionam um consenso mais rápido e escolhas de design mais bem fundamentadas.
Descubra como a visualização em realidade aumentada transforma seus fluxos de trabalho de revisão de CFD e a comunicação com as partes interessadas.
Gere malhas para geometrias complexas na metade do tempo
Ao trabalhar com geometrias grandes e complexas, a geração de malha de superfície pode consumir uma parte substancial do tempo de malha, criando gargalos que atrasam os resultados da simulação e tornam os ciclos de iteração do projeto mais lentos.
A nova versão Simcenter STAR-CCM+ 2606 resolve esse desafio com a paralelização MPI de remeshing de superfícies, oferecendo escalabilidade para até 16 núcleos de CPU. Agora você pode concluir o remeshing de superfícies até 2,1 vezes mais rápido em modelos complexos, reduzindo diretamente o tempo gasto esperando a geração da malha terminar. Essa melhoria de velocidade reduz o tempo total de geração de malha e acelera o rendimento da simulação. Você ganha a capacidade de iterar mais projetos dentro do mesmo cronograma, tornando seu fluxo de trabalho mais produtivo. Ao paralelizar o que antes era um gargalo serial, você desbloqueia tempos de resposta mais rápidos, da geometria aos resultados. A escalabilidade eficiente significa que você pode aproveitar suas estações de trabalho multicore existentes sem perda de retorno.
Descubra como o remeshing de superfícies paralelizada pode acelerar seu fluxo de trabalho de criação de malhas e aumentar sua produtividade.

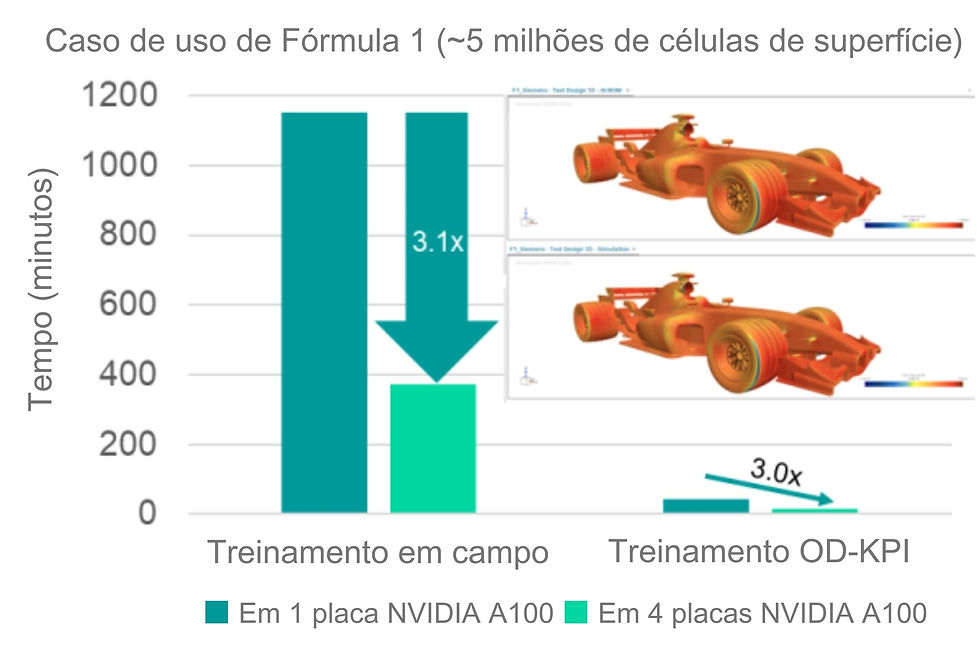

Treine modelos de IA várias vezes mais rápido e itere projetos com maior confiança
No ambiente de desenvolvimento de produtos acelerado de hoje, esperar dias pelo treinamento de modelos de IA cria gargalos que atrasam iterações críticas de design e tornam os ciclos de tomada de decisão mais lentos. Quando os tempos de treinamento se estendem por longos períodos, você perde oportunidades valiosas de explorar variantes de design e otimizar o desempenho dentro dos prazos do projeto.
A nova versão 2606 do Simcenter STAR-CCM+ enfrenta esse desafio de frente com suporte a múltiplas GPUs para o complemento PhysicsAI, permitindo distribuir as cargas de trabalho de treinamento entre várias GPUs NVIDIA. Agora você pode concluir o treinamento de IA em um terço do tempo graças ao desempenho de escalonamento de GPU quase linear. Essa aceleração permite iterar mais variantes de projeto dentro do mesmo cronograma, maximizando a exploração do espaço de projeto. Tome decisões baseadas em dados mais rapidamente com fluxos de trabalho de inferência acelerados que acompanham seu cronograma de engenharia. Reduza o tempo de espera e aumente a produtividade enquanto seus modelos de IA são treinados, permitindo que você se concentre na inovação em vez de ficar observando barras de progresso. Seu processo de projeto se torna mais ágil, responsivo e alinhado com cronogramas de desenvolvimento agressivos.
Pronto para acelerar seus fluxos de trabalho de IA orientados por simulação? Descubra hoje mesmo como o suporte a múltiplas GPUs pode transformar seus ciclos de iteração de design.
Acelere as simulações de injeção de combustível líquido com computação em GPU
Projetar câmaras de combustão eficientes para turbomáquinas exige simulações detalhadas do comportamento da pulverização de combustível, mas as simulações tradicionais de pulverização lagrangiana baseadas em CPU podem levar dias para serem concluídas, criando gargalos significativos nos ciclos de projeto. Cada iteração de projeto que você deseja testar significa esperar que tarefas computacionais demoradas terminem, o que atrasa decisões críticas sobre configurações de injetores e geometrias de câmaras de combustão.
O Simcenter STAR-CCM+ 2606 agora traz aceleração por GPU para o solver Lagrangiano, com suporte completo para modelos de pulverização especificamente desenvolvidos para aplicações em turbomáquinas. Agora você pode executar as mesmas simulações de combustão por pulverização de alta fidelidade em hardware de GPU, reduzindo drasticamente o tempo de resposta de dias para horas. Essa aceleração permite iterações mais rápidas em projetos de injetores de combustível e a exploração de mais configurações de câmaras de combustão dentro do mesmo cronograma. Você reduz o custo computacional por variante de projeto, tornando economicamente viável a investigação de um espaço de projeto mais amplo. Acelere seu caminho para o desempenho de combustão otimizado, mantendo a precisão física exigida por suas simulações.
Explore os recursos de simulação de pulverização acelerada por GPU no Simcenter STAR-CCM+ 2606 e transforme hoje mesmo seu fluxo de trabalho de desenvolvimento de câmaras de combustão.
Acelere análises complexas de combustão com química detalhada em GPUs
Os projetistas de sistemas de combustão enfrentam um gargalo crítico ao analisar fenômenos de retrocesso de chama e emissões: os cálculos diretos de espécies e reações consomem enormes recursos computacionais, atrasando os ciclos de desenvolvimento e limitando o número de iterações de projeto que podem ser exploradas. As abordagens tradicionais baseadas em CPU para simulações químicas detalhadas obrigam a escolher entre precisão e tempo de resposta, muitas vezes deixando questões críticas de projeto sem resposta até as fases finais do processo de desenvolvimento.
O Simcenter STAR-CCM+ 2606 introduz um solver de química complexa nativo da GPU, projetado especificamente para simulações de combustão multiespécies. Essa nova capacidade permite executar cálculos detalhados de química de combustão significativamente mais rápido do que os métodos convencionais. Agora você pode explorar mais variantes de projeto dentro do mesmo cronograma, acelerando o caminho para configurações ideais do sistema de combustão. Você reduz o tempo necessário para obter previsões precisas de retrocesso de chama e emissões, possibilitando a validação do projeto mais cedo. Além disso, você avalia o desempenho do sistema de combustão com um custo computacional substancialmente menor, liberando recursos para estudos paramétricos mais abrangentes.
Descubra como a química complexa acelerada por GPU pode transformar seu fluxo de trabalho de análise de combustão e reduzir seus prazos de desenvolvimento.
Monitore e reduza o consumo de energia de suas simulações de CFD
À medida que a infraestrutura de HPC (Computação de Alto Desempenho) se expande para atender às crescentes demandas de simulação, os custos de energia representam uma parcela significativa dos orçamentos operacionais. Ao mesmo tempo, as organizações de engenharia enfrentam uma pressão crescente para atingir metas de sustentabilidade corporativa e reduzir sua pegada de carbono. No entanto, a maioria dos usuários de CFD (Dinâmica dos Fluidos Computacional) não tem visibilidade sobre quanta energia suas simulações realmente consomem, o que torna quase impossível identificar oportunidades de otimização ou relatar o impacto ambiental.
A nova versão 2606 do Simcenter STAR-CCM+ aborda esse desafio com monitoramento e geração de relatórios de energia integrados, que rastreiam o consumo de energia durante suas simulações de CFD. Você obtém informações detalhadas sobre quais fases da simulação consomem mais energia, permitindo que você tome decisões informadas sobre as configurações do solver e as estratégias de malha. Você pode monitorar a alocação de seus recursos computacionais para identificar oportunidades de reduzir os custos operacionais, mantendo a precisão da simulação. Os recursos abrangentes de geração de relatórios permitem que você demonstre o progresso mensurável em direção às metas de sustentabilidade e redução de carbono da sua organização. Ao tornar o consumo de energia transparente, você o transforma de um custo invisível em um aspecto gerenciável do seu fluxo de trabalho de simulação.
Explore os recursos de monitoramento de energia do Simcenter STAR-CCM+ 2606 para começar a otimizar a eficiência de suas simulações hoje mesmo.
Resolva mecanismos de transferência de calor conjugada em conjunto com simulações de fluidos baseadas em partículas SPH
Anteriormente, a modelagem de efeitos térmicos com hidrodinâmica de partículas suavizadas (SPH) exigia o desacoplamento das análises de fluidos e transferência de calor, além da transferência manual de dados entre diferentes solvers, o que aumentava o tempo de configuração e introduzia potenciais erros. Esse fluxo de trabalho fragmentado torna a análise mais lenta e cria riscos de consistência em toda a cadeia de simulação.
O Simcenter STAR-CCM+ 2606 resolve esse desafio permitindo que o solver SPH se acople diretamente ao solver de energia para simulação de transferência de calor conjugada. Agora é possível capturar a evolução da temperatura do fluido e do sólido simultaneamente em um único ambiente, usando acoplamento direto ou uma abordagem escalonada para capturar escalas de tempo mais longas. A abordagem acoplada oferece previsões mais confiáveis para um método computacionalmente eficiente em simulações de resfriamento por jato, reduz a transferência manual de dados e elimina a sobrecarga de pós-processamento entre ferramentas térmicas separadas.
Descubra como os recursos integrados de transferência de calor conjugada no SPH podem otimizar seu fluxo de trabalho de modelagem térmica.
Capture a influência do fluxo de ar em jatos e gotículas de líquidos em simulações SPH
Os jatos de líquidos raramente existem isoladamente; em muitos casos, o fluxo incidente é impulsionado pelo vento ou o objeto de interesse está em movimento. Em simulações, precisamos levar em conta essa interação com o fluxo de ar turbulento, caso contrário, haverá imprecisões significativas na previsão do comportamento do jato e dos padrões de dispersão.
A nova versão do Simcenter STAR-CCM+ 2606 aborda esse desafio, permitindo mapear campos de fluxo FV diretamente em simulações SPH como condições de fundo com acoplamento de arrasto completo. Essa integração permite considerar os efeitos do fluxo de ar turbulento usando acoplamento transiente ou um instantâneo de estado estacionário do campo de fluxo em sua configuração SPH. Essa abordagem de simulação acoplada permite capturar as interações ar-líquido e prever o jato de água impulsionado pelo vento em estudos de gerenciamento de água externa, ou capturar a ação do vento no resfriamento por aspersão da transmissão com muito mais precisão.
Descubra como o mapeamento do campo de fluxo CFD para simulações SPH pode aprimorar a precisão de suas previsões de pulverização e acelerar seu processo de desenvolvimento.
Leve suas simulações a um novo patamar com o Simcenter STAR-CCM+ 2606. Agende uma reunião com a CAEXPERTS e descubra como esses novos recursos podem acelerar seus projetos, aumentar a produtividade da sua equipe e maximizar o retorno sobre seus investimentos em simulação. Conduzimos os primeiros projetos em colaboração com sua equipe para maximizar o retorno do investimento, ajudando sua empresa a extrair o máximo desempenho da ferramenta e obter resultados mais rápidos, precisos e confiáveis em seus projetos.
