FloEFD
FloEFD é um software comercial de dinâmica dos fluidos computacional (CFD), capaz de analisar uma grande variedade de fenômenos envolvendo Mecânica dos Fluidos, Transferência de Calor, Análises Óticas, entre muitas outras funicionalidades. Seu desenvolvimento, em conjunto com diversos pacotes CAD como Solid Edge, NX, SolidWorks, Catia, Creo/Pro-E, facilita a integração CAD/CAE nos mais diversos projetos voltados à dinâmica de fluidos, como aerodinâmica, máquinas de fluxo e trocadores de calor, abrangendo diversas aplicações industriais.
_gif.gif)
_gif.gif)
_gif.gif)
Integrado ao CAD
Fluxo de trabalho inovador
Geração de malha
Base de dados de engenharia
Integração com FloMASTER
Resfriamento de componentes eletrônicos
HVAC
Escoamentos compressíveis e processos de combustão
Módulo FloEDA
Por ser integrado dentro dos pacotes CAD, o FloEFD oferece uma interface amigável e intuitiva que permite ao projetista, selecionar e alterar parâmetros de simulação como dimensões, condições de contorno, geração de malha, tipos de análise e propriedades dos materiais de maneira simples e rápida.
A geração de malha no FloEFD é um dos diferenciais do software, pois trabalha com malhas cartesianas devido ao seu algoritmo robusto e simplificado, o que demanda menor tempo computacional. Tal malha, apesar de ter uma construção simplificada, respeita as condições impostas pela simulação. A malha possui três tipos diferentes de elementos: materiais sólidos, células de fluido e células parciais – as quais visam otimizar os efeitos de parede na interface sólido-fluido, o que confere uma boa vantagem à simulação.
Além disso, as opções de simulações interagem diretamente com o Excel, permitindo a aquisição instantânea de dados da simulação para uma planilha gerada automaticamente; também oferece a possibilidade de trabalho via algoritmos externos através da linguagem VBS.
O FloEFD possui a característica de software Front Loading, que se refere a capacidade de praticar o CFD durante o processo de projeto, ou seja, modelar e simular simultaneamente. Através do FloEFD e sua intercambialidade entre softwares CAD, o processo de projeto torna-se mais enxuto em comparação com o projeto tradicional. Desta forma, ele permite a otimização do produto, uma vez que integra modelagem geométrica, simulação e análise de dados em apenas um software, evitando retrabalhos, seja na modelagem geométrica, ou nas simulações, obtendo um dinamismo maior para quem trabalha em projetos e simulações de engenharia e garantindo segurança e precisão dos resultados.
Ao contrário dos outros softwares de CFD, que utilizam malhas tetraédricas, o FloEFD apresenta uma estrutura de malha cartesiana body-immersed. Este tipo de malha permite ao projetista reduzir o processo de tentativa e erro, comum aos processos de simulação CFD, nos quais se procura obter uma malha precisa para condições de contorno próximas às paredes, onde os gradientes de velocidade do fluido são muito elevados. Tal malha garante uma convergência rápida e o número de células é consideravelmente menor, pois não há necessidade de coincidir a malha com o CAD.
Oferecendo uma extensa biblioteca para aplicações em seleção de materiais, condições de contorno, porosidades, propriedades radiativas entre outras, o FloEFD ainda possui a opção de criar materiais ou condições personalizadas, adequando-os às propriedades físicas favoráveis à simulação, como densidade, condutividade, calor específico, e salvando-os na biblioteca para devidas aplicações futuras.
Na prática, os escoamentos que ocorrem em tubulações, máquinas de fluxo, trocadores de calor são muito complexos para uma análise analítica, como os modelos tradicionais de escoamento 1D. Com o FloEFD, pode-se obter visualizações do escoamento 3D em componentes, que, a partir de uma análise paramétrica dos resultados, podem ser exportados em dados para análise no software FloMaster. Além disso, o FloMaster trabalha com algoritmos estatísticos que combinam diversas configurações (Latin-Square), dados valores de entrada, tornando a combinação entre simulações 1D e 3D uma poderosa ferramenta na busca de obter o melhor desempenho de sistemas térmicos.
O FloEFD está habilitado para calcular os efeitos da dissipação de calor em componentes eletrônicos operando em regime permanente. Para isso, conta com uma extensa biblioteca de materiais voltados a aplicação eletroeletrônica pelo Engineering Data Base, os quais podem ser aplicados para os componentes do sistema analisado.

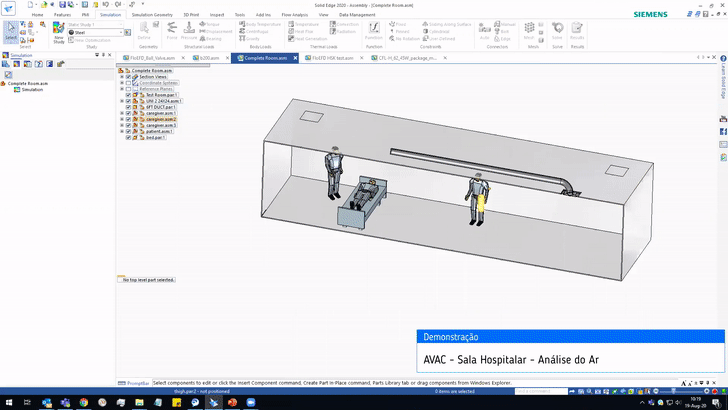

Ao projetista de HVAC, o FloEFD permite configurar condições de contorno de acordo com a situação obtida, seja ela em operações industriais, onde se deseja resfriar equipamentos por ventilação, ou em hospitais, onde se tem uma rede de ar resfriado por questões de saúde.
Escoamentos com condições complexas, modelos de ventiladores, simulação de umidade relativa e condensação, performance de trocadores de calor, quedas de pressão em redes de tubulação, e modelos radiativos para análise da incidência de radiação são alguns dos artifícios que o FloEFD oferece para os engenheiros.

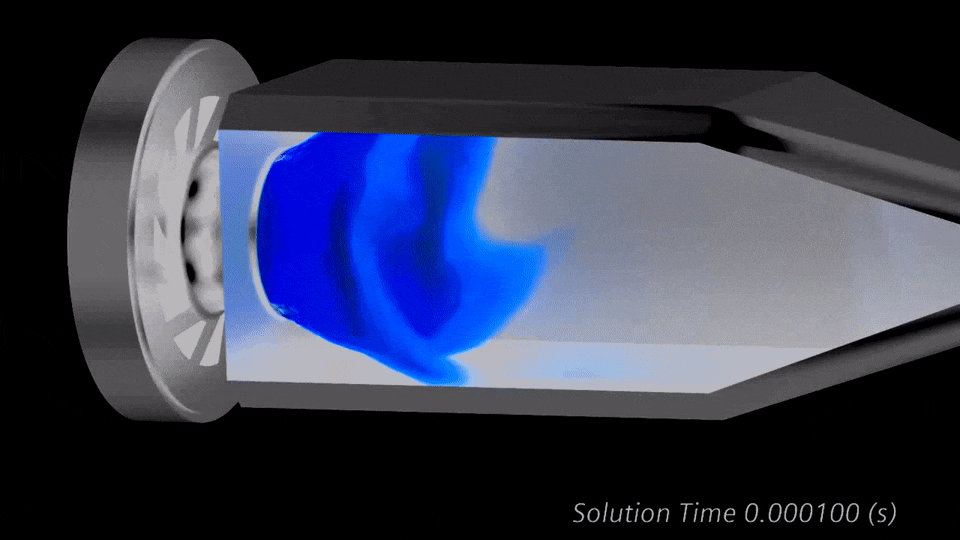

Este módulo permite compreender fenômenos ligados à reações de combustão, como propagação da queima, formação de gases pós queima, efeitos da mistura combustível-ar e as frações mássicas de gases provenientes da combustão; além de aspectos relacionados a escoamentos compressíveis, sejam eles subsônicos, transônicos, supersônicos e hipersônicos, visando analisar os efeitos de números de Mach, dissociação atômica e ionização por escoamentos hipersônicos a altas temperaturas.
Esta extensão permite fazer uma análise térmica de placas de circuitos integrados, a partir da importação de dados de materiais, power maps, regiões térmicas e redes de conexão de softwares como Mentor Expedition, Cadence, Zuken e Altium, evitando o uso de arquivos IDF. O FloEDA permite detalhar PCI’s com materiais e propriedades térmicas para o modelo ser repassado ao FloEFD para análise térmica subsequente.
