Em em vídeo recente da Siemens de dicas e truques do software Designcenter™ NX™, foi explorado como a Modelagem Síncrona permite modificar geometrias 3D de forma rápida e eficiente. Esse conjunto de comandos torna incrivelmente fácil implementar alterações rápidas no projeto sem a necessidade de entender como um modelo foi originalmente construído, aumentando drasticamente sua produtividade, mesmo em grandes montagens.
Confira o vídeo abaixo ou role a página para baixo para saber mais sobre como aproveitar os comandos de Modelagem Síncrona para fazer alterações de projeto rápidas e flexíveis em seus modelos e montagens.
Mover Face – Reposicione a Geometria com Facilidade
Uma das principais funcionalidades da Modelagem Síncrona do Designcenter NX é a capacidade de manipular diretamente a geometria, e o comando Mover Face é um exemplo perfeito disso. Em vez de revisar o histórico de modelagem ou reconstruir recursos, o Mover Face permite selecionar qualquer face e reposicioná-la instantaneamente. Você pode clicar e arrastar usando as setas direcionais para ajustar a distância ou o ângulo interativamente, ou digitar manualmente valores precisos diretamente na janela de comando.
Figura 1: Recurso de comando Mover Face mostrando a capacidade de deslocar uma Face selecionada
Figura 2: Recurso de comando Mover Face, mostrando a capacidade de ajustar o ângulo de uma face selecionada
O comando Mover Face oferece controle direto e intuitivo sobre a geometria, sem necessidade de histórico. Essa flexibilidade torna o Mover Face uma ferramenta ideal para iterações rápidas de projeto. Seja para deslocar uma superfície em alguns milímetros ou ajustar o ângulo de um elemento, o comando se adapta ao seu fluxo de trabalho, colocando você no controle total do seu projeto sem complexidade desnecessária.
Comando para redimensionar o furo
Ao trabalhar com componentes que contêm vários furos, manter a consistência é fundamental. O comando Redimensionar Furo, dentro da Modelagem Síncrona, permite que os usuários editem e redimensionem rapidamente os furos diretamente na geometria. Após selecionar uma face com furo, a janela de comando exibe a guia Localizador de Faces, onde a opção Localizar Clone pode ser encontrada. Esse recurso poderoso, combinado com o comando Redimensionar Furo, permite selecionar e editar vários furos simultaneamente, economizando tempo e garantindo a consistência em todo o modelo.
Figura 3: Demonstração do comando Redimensionar Buraco com filtragem de seleção de clones
Figura 4: Comando Redimensionar Furo demonstrando a edição simultânea de quatro furos separados
Essa funcionalidade atua como um filtro de seleção inteligente, identificando e agrupando automaticamente furos idênticos para que você possa editá-los todos simultaneamente em uma única operação. Em vez de modificar cada furo individualmente, você pode fazer uma única alteração que se propaga por todas as instâncias correspondentes, garantindo uniformidade e reduzindo drasticamente o tempo gasto em edições repetitivas.
Substituir Face – Alcançando Simetria e Geometria Limpa
Muitas vezes, os projetos exigem um nível de simetria ou uniformidade que pode ser difícil de alcançar com os métodos de modelagem tradicionais. O comando "Substituir Face" da Modelagem Síncrona resolve esse problema, permitindo que os usuários substituam faces selecionadas por outras faces selecionadas, combinando ou remodelando a geometria para produzir modelos mais limpos e simétricos. O comando "Substituir Face" simplifica o processo de obtenção de geometria simétrica e uniforme sem a necessidade de reconstruir elementos do zero.
Este comando é particularmente útil ao trabalhar com geometrias importadas ou modelos sem histórico de recursos, onde as ferramentas tradicionais de simetria podem não estar disponíveis. Ao substituir faces diretamente, você pode alinhar rapidamente seu modelo com a sua intenção de projeto, independentemente de como ele foi originalmente construído.
Excluir Face
Às vezes, a alteração de design mais eficaz é a remoção de geometria desnecessária. O comando "Excluir Face" da Modelagem Síncrona permite que os usuários removam faces selecionadas de um componente, resultando em uma peça mais limpa e suave. Em vez de suprimir recursos ou editar uma árvore de histórico, você pode simplesmente selecionar as faces que deseja remover e excluí-las diretamente.
O comando "Excluir Face" otimiza seus componentes removendo faces indesejadas, produzindo uma geometria suave e limpa com apenas alguns cliques.

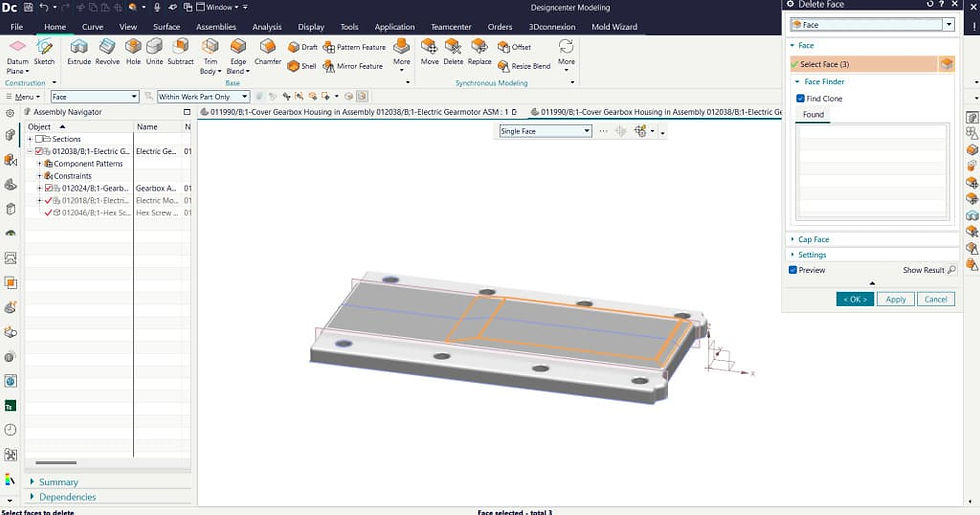

Figura 5: Comando Excluir Face em ação
Figura 6: Resultados do comando Excluir Face, que remove geometria desnecessária
Essa abordagem direta facilita a limpeza de modelos importados, a remoção de recursos obsoletos ou a simplificação da geometria para processos subsequentes, tudo sem a necessidade de compreender ou navegar pelo histórico de modelagem original.
Redimensionar padrão – Ajuste os padrões instantaneamente
Ao trabalhar com elementos padronizados, como furos para parafusos, o comando Redimensionar Padrão, dentro da Modelagem Síncrona, oferece uma maneira rápida e intuitiva de modificar tanto o layout quanto a quantidade de um padrão. Acessível através do menu suspenso Mais, no grupo Modelagem Síncrona, este comando permite que você simplesmente selecione uma das faces dentro do padrão, e o Designcenter NX reconhecerá e carregará automaticamente o padrão completo para edição.
O comando Redimensionar Padrão detecta e carrega automaticamente padrões existentes, permitindo ajustar a contagem e a distância entre os pontos de forma rápida e eficiente.
Figura 7: Janela de comando do recurso Redimensionar Padrão, identificando padrões anteriores

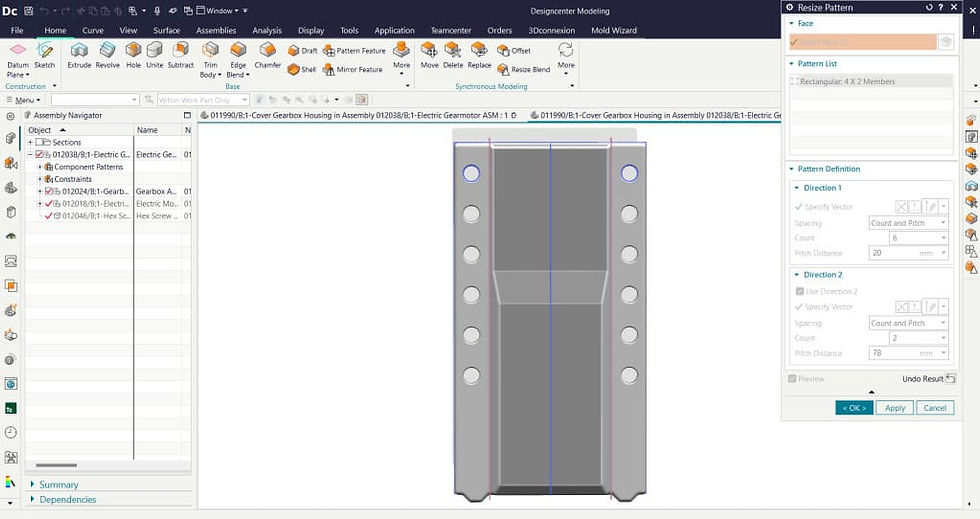

Figura 8: Novo padrão gerado para o recurso Redimensionar Padrão
A partir daí, você pode ajustar parâmetros importantes, como a contagem e a distância entre os tons, visualizar as alterações usando a opção Mostrar Resultados e confirmar ou descartar a atualização conforme necessário. Esse nível de flexibilidade garante que as modificações nos padrões possam ser feitas de forma rápida e precisa.
Radiar Face — Geometria Deslocada ao Longo do Eixo de Revolução
Para componentes com geometria rotacional, o comando Radiar Face na Modelagem Síncrona oferece uma maneira especializada e altamente eficaz de deslocar faces. Ao contrário de um deslocamento padrão que move as faces perpendicularmente à sua superfície, o Radiar Face desloca a geometria perpendicularmente ao eixo de revolução, tornando-se a ferramenta ideal para manter a integridade de recursos cilíndricos e rotacionados durante alterações de projeto. Esse recurso permite a modelagem adequada de contração e material usinado, além de possibilitar geometrias de ajuste por interferência ou prensagem.
O comando Radiar Face garante que os deslocamentos em geometrias rotacionadas permaneçam precisos e consistentes, referenciando o eixo de revolução em vez da normal da face.
Figura 9: Comando Radiar Face mostrando o deslocamento de uma geometria normal ao eixo de revolução
Ao selecionar as faces que deseja ajustar e especificar a distância de deslocamento desejada, o Designcenter NX lida com a complexidade do cálculo de deslocamento, garantindo que sua geometria permaneça precisa e bem definida durante toda a modificação.
Resumo da Modelagem Síncrona
A modelagem síncrona no Designcenter NX representa uma abordagem fundamentalmente diferente e mais flexível para a modificação de projetos. Ao trabalhar diretamente com a geometria em vez do histórico de recursos, esses comandos Mover Face, Redimensionar Furo, Substituir Face, Excluir Face, Redimensionar Padrão e Radiar Face permitem que os usuários façam alterações de projeto rápidas, precisas e confiáveis em qualquer modelo ou montagem, independentemente de sua origem.
Seja para refinar um modelo importado, fazer iterações rápidas em um projeto existente ou gerenciar alterações em uma grande montagem, a Modelagem Síncrona garante que seu fluxo de trabalho permaneça eficiente, flexível e totalmente sob seu controle.
